智能配電室總體解決方案(智能運維保障配電安全)
一、系統背景
為了響應國家節能減排政策，營建節約型社會，為保障用電客戶供電可靠安全、延長電氣設備使用壽命、提高電氣設備效率、安全、幫助客戶合理用電、持續用電及節約用電，共同打造智能運行、智慧電力型客戶變電站，我公司擁有電力智能化運行維護的先進技術和先進的互聯網服務平臺，可為貴公司在用電安全放心和用電成本控制上起到重要作用。解決傳統的電工配電室處理問題的效率，提高，安全，數字化管理，節能減排等提高用戶形象。我公司特此為貴企業做一套智能化保姆式運行維護托管方案。
二、平臺架構
系統是基于云端的Sass平臺，開通賬號即可使用，也可以根據需求進行私有化、本地化部署。
三、平臺介紹
智能電力云維平臺有別于傳統的電力監控系統（SCADA）、樓宇自控系統（BA），它是可數字化接入綜合體所有物聯網設備的互聯云平臺。

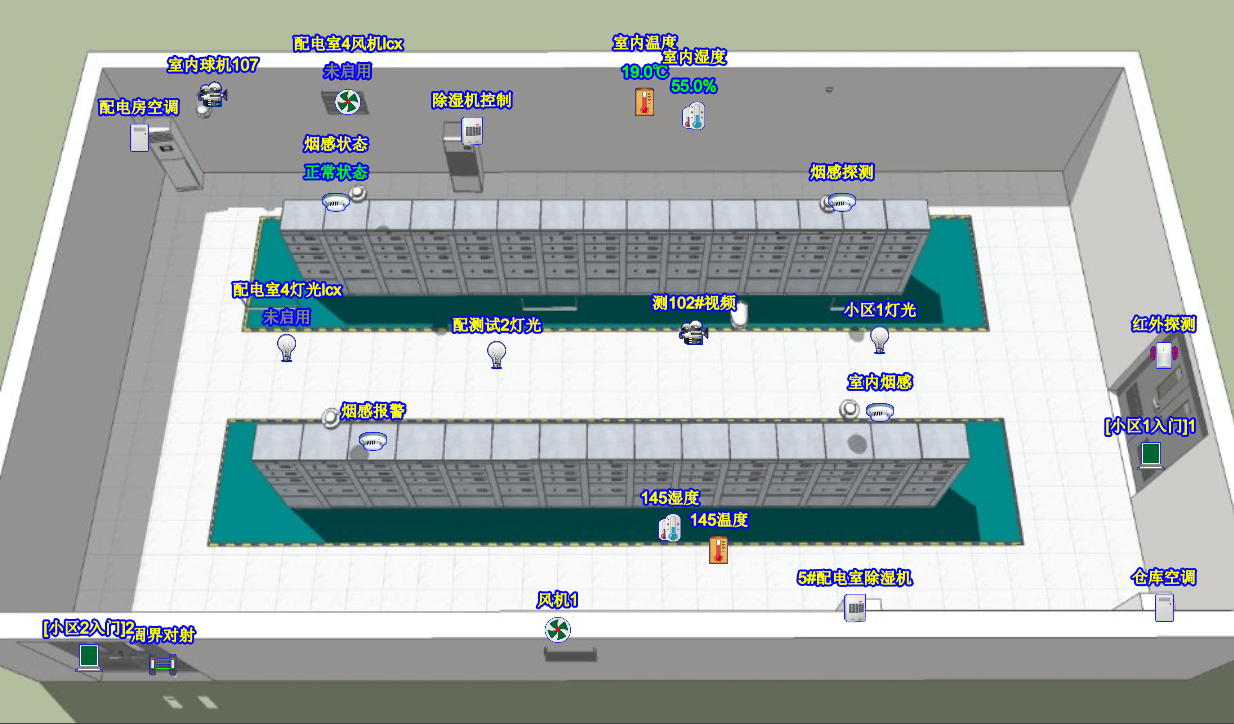

在一套系統中可以統一接入電、水、氣、熱、環境、設備、消防、視頻等各類數據，統一存儲于云端或本地化部署服務器，統一使用二維組態或三維立體技術展示。
數據接入方式有：
l 模擬量接入（4-20mA、0-20mA、0-5V、0-10V等）
l 串口接入（基于485、422、232等串口的modbus協議或自定義協議）
l 以太網接入（基于各類PLC的DF1、EtherNet/IP、TCP/IP等）
l 平臺接入（和各獨立平臺提供API接口、數據遠讀等方式接入）
數據上送方式有：
l 5G/4G/2G/NB等移動通信方式
l WIFI/LAN等局域網方式
l Lora/Zigbee等自組網方式
3.1用電監控數據
l 電壓、電流、負荷、有功電度等電力運行參數
l 功率因數、諧波、三相不平衡度等電能質量參數
l 變壓器溫度、線路溫度、環境溫濕度、水浸、煙感、剩余電流等電氣參數
3.2遠程控制
l 通過智能電表實現遠程分合閘.
l 通過智能開關實現遠程分合閘.
l 通過普通開關分離脫扣器實現遠程分閘.
l 通過智能插座實現遠程多路通斷電.
l 通過繼電器實現遠程多路通斷電.
備注：以上3.2功能根據貴企業需求提供。
四、運維線上和線下服務項目介紹
4.1 線上監測服務介紹
4.1.1 實施方案
通過在配電房低壓出線柜安裝采集器，即可采集配電房用電信息（采集信息：電度、電壓、電流、有功功率、無功功率、線纜溫度、最大需量、諧波等），采集器數量可根據用戶需求配置。
4.1.2 功能清單
事件記錄 | 事件報警 | 配電房的越限報警、遙信報警發生時會發送到網頁端，通過聲音提示 |
越限事件 | 電壓、電流、功率、溫度、漏電流越限，自動報警、 | |
操作日志 | 平臺使用記錄 | |
電力監測
| 配電房狀態 | 配電房基本信息、運行狀態、用電信息 |
預警數據 | 監測部位的電流電壓斷電等信息過載通過PC端、短信、電話實時預警 | |
變壓器監測 | 變壓器低壓側安裝儀表，檢測電壓、電流、功率 | |
電力數據 | 各配電回路任意一天的電壓、電流、功率、頻率數據； | |
電力運行報表 | 配電回路任意一天的電力運行數據； | |
電能質量 | 諧波監測 | 任一配電回路任意一天的2~31次電壓、電流諧波數據 |
功率因數 | 功率因數日、月、年統計分析監測 | |
三相不平衡 | 三相不平衡數據分析監測 | |
用電分析
| 用能報表 | 配電回路用電日、月、年報表 |
同比分析 | 配電回路用電按月同比分析 | |
電能集抄 | 配電回路任意時間段內（精度5分鐘）的電能集抄數據，并計算用能值 | |
安全用電 | 漏電監測 | 低壓配電回路漏電流數據，可設置報警值 |
運維管理 | 編制計劃 | 編制要執行巡檢任務的變電所、巡視組、巡檢日期 |
任務分配 | 任務分配到巡檢人員的手機上 | |
執行任務 | 巡檢人員通過手機執行任務并登記巡檢內容 |
說明：平臺功能包含但不限于以上模塊，功能模塊的選擇根據用戶需求定制和選擇。
4.1.3 服務內容
①提供智能化數據分析系統：為貴公司的重要負荷和點位出線處裝設電力采集器，通過云平臺及時監控變壓器運行狀態、電流、電壓、功率溫度諧波因數等實時使用情況；為變電站建立起智慧電網系統，通過及時預警、后臺數據分析等新型物聯網技術，全面了解和掌握變電站運營情況和電力能源使用情況，達到排除事故隱患和電能合理使用，貴公司用手機可通過我公司裝的系統，通過手機和網頁，隨時可了解自己企業用電的任何信息，代替?zhèn)鹘y(tǒng)的電工到現場抄寫電表度數提高工作效率，還可隨時看到配電房內的設備狀態，規避傳統電工進入配電房人工操作的風險。
②安全用電管理平臺：貴單位可通過我們的實時預警監測，及時發現用電數據異常現象，避免配電設施、設備因安全隱患問題造成短路發生火災或者爆炸的風險。采集系統會對設備電流、電壓、負載等過高的數值自動報警，配電房發生火災或者爆炸事件常見，據消防部門文件配電房必須采取規避火災的措施，此系統可規避消防安和監局的檢查起到一定作用。
③打造能源管理合理化用電方案：通過數據可算出變壓器用電容量、負荷是否配置合理方案，比如：合理的減容量，合理的增容，可以避免因超容等因素造成違約帶來的經濟損失。
4.2 線下維保服務介紹
4.2.1 維保范圍
從用電戶與供電部門的產權分界點到用電戶變低壓出線柜出線開關之間連接的電氣設備、設施；（包括：10KV進線電纜、變壓器、高壓柜、低壓柜、直流屏、10KV電纜、10KV配電房、0.4KV配電房、配電房的照明設施、安防設施）。
4.2.2維保內容
①規范化管理服務：協助甲方實施，實現每個配電房張貼規程、標識，安全工器具定置管理，強化現場管理，實現安全規劃化用電的目標。對現場安全管理提出合理化建議。
②清潔服務：安排專業人員每一季度一次對配電房進行的清掃清潔，保持配電房環境衛生整潔，減少粉塵潮濕蟲鼠對電氣設備的腐蝕，提高用電質量。
③巡檢服務：我公司安排2位專業技術人員每兩月一次定期對配電房巡視巡檢，并填寫巡查記錄，對配電房的電氣設備、復合開關，電容，電抗，線路進行常規的和必要的檢查，發現故障及時匯報甲方并溝通處理，排除或修復，避免燒壞帶來的斷路，起火，提前做準備工作，記錄用電情況并進行分析，排除故障和事故隱患，
④可靠運行：通過定期巡檢等手段對存在故障隱患的電氣設備給予免費更換服務，為甲方建立7*24H*365D的運行機制和事故搶險網絡，為客戶提供安全保障機制，在承諾搶修人員在（60分鐘）參與事故搶險及故障排除，免費對故障及損壞的電氣設備進行必要的維修和更換服務。維修和更換后的設備符合運行要求；保證在搶維修人員到達現場后第一時間完成搶維修任務，及時進行送電，確保配電房供電的可靠性。
⑤預防性試驗服務：根據供電公司用電標準，10KV的專變用戶，每年提交1次配電設備預防性試驗報告至供電公司備案，我公司針對運維客戶提供每年1次配電房預防性試驗、安全工器具試驗服務；并提交供電公司備案，主要試驗項目包括：
A 電纜：交流耐壓、絕緣電阻；
B 變壓器：交流耐壓、繞組及鐵芯絕緣電阻、直流電阻、絕緣油、空載短路、變比；
C 斷路器、負荷開關：交流耐壓、絕緣電阻、接觸電阻；
D 避雷器：絕緣電阻、交直流泄露電流、直流臨界動作電壓；
E 互感器：交流耐壓、絕緣電阻；
F 電容：容值、極間極殼絕緣電阻；
G 接地網電阻；
H 保護定值傳動；
I 接地線、驗電筆、絕緣桿、絕緣膠墊、絕緣手套、絕緣靴絕緣耐壓。
⑥無功補償規范化使用服務，根據供電公司用電標準，供電公司會對功率因數不達標的用戶進行處罰，為了幫助用戶規避此類違約損失，我公司通過線上監測：1.對功率因數日、月、年統計分析并實時計算生成當前、本月、上月累計功率因數總值，顯示在電能質量的模塊中，讓用戶和運維專員不必去現場即能實時了解功率因數的補償情況和數據。2.設置“累計功率因數過低”實時預警，可通過PC端、手機短信及電話等多種通知方式告知到用戶和運維專員，以便了解過警數據情況并溝通分析異常原因，采取相關預防整改措施。3.通過對電容補償柜進行檢查，檢查電容、復合開關等易損件運行狀態是否正常，發現問題及時維修，使企業的功率因數在合理范圍內使用。
⑦需量申報服務：每個月為貴公司在供電公司申報需量，可避免基本電費的多交，通過我公司專業巡檢人員對數據的分析，給出合理的需量申報。
比如供電公司的基本電費收取標準是：
A 按變壓器容量*30計算，就是貴公司的1000總?cè)萘?30，即：30000基本電費；
B 實際最大需量，實際每月的容量*40；
C 自定需量：自己定一個需量值拿定值；
⑧能源型服務：可節約用電成本，比如（售電、儲能、光伏）。通過銷售售電可為貴企業每度電節約成本。為貴企業提供儲能服務，使用儲能設計方案，降低電費的成本。
備注
五、產生效益
“智慧運維”通過集中管控、專業運維的創新運營模式，通過“線上監控，線下運維”相結合的方式對企業電力進行全面監控，主要可以為企業帶來如下效益：
5.1經濟效益
5.1.1通過線上線下維?？梢赃_(dá)到用電合理化管理，一個電工可管理多個配電點位，省去個多電工成本。
5.1.2通過線上采集可以對功率因數調控采集，可以免去力調費的罰款，超出0.9以上供電公司會給2萬以上不等的獎勵（根據用戶用電量獎勵不等）。
5.1.3使用我公司運維平臺，基本電費繳納節約成本，我公司有一套解決基本電費合理方案，每年可為貴公司節約一萬到十萬不等的基本電費繳納（根據用戶用電情況定）。
5.1.4設備進行每年一次預防性試驗，可以延長設備使用年限，避免設備提前退役，造成重新采購帶來的經濟損失。
5.1.5通過線上遠程監控，可以直觀到峰平谷的每天產生的電價和不該用電的時間造成用電電費浪費發生，起到智能監管電費的節約。
5.1.6通過數據分析、報表分析提供節能節費的依據與方向。
5.1.7通過能源與生產數據相結合，計算產品單耗，指導節能方向。
5.2安全效益
5.21通過實時采集各類安全相關數據如溫度、電流、負荷、負載率、振幅、壓力等數據，結合預警系統，減少事故發生頻率，減輕事故嚴重等級。
5.22藍、黃、橙、紅四級報警機制，通用的閾值配置引擎，方便不同的設備，對不同的報警類型做出配置?？芍С制脚_、短信、自動語音電話、自動控制、報警燈等多種報警提醒模式。
5.23通過線上采集24小時遠程監控預警，在未發生事故之前可以解決安全問題，線下維保服務，響應應急處理搶修工作，專業電工進入配電室正規操作，避免人身安全事故的，避免不專業的電工進入誤操作帶來的風險，數據統計，人身安全事故，80%有人為習慣性的誤操作的導致。
5.3單位形象提升效益
通過二維科技感大屏、三維立體建模，展示綜合體形象，結合新能源、電、水、環境等數據實時展示，提升品牌形象。
5.4管理提升
云平臺隨時隨地在線查看、分析重要數據、報表實時生成，可線上同時管理多個配電房，打造用電智慧管理。
實現智慧運維有助于提升企業管理水平、用能安全、節能節費，提供三維或二維的集中展示，還可以提升單位形象、響應國家號召，打造智慧城市，電力智慧管理，為用戶單位打造用電安全、節能減排、智慧管理提供了全方位的服務。
